等離子清洗機(jī)在PDMS實(shí)現(xiàn)不可逆鍵合中的應(yīng)用

本文介紹等離子清洗機(jī)在PDMS實(shí)現(xiàn)不可逆鍵合中的應(yīng)用

聚二甲基硅氧烷（PDMS）是一種疏水性的高分子聚合物，通常被人們稱為有機(jī)硅，在藥品、日化用品、食品、建筑等各領(lǐng)域均有應(yīng)用。

液態(tài)時(shí)為黏性液體，稱為硅油，固態(tài)時(shí)為為一種硅膠，PDMS基體呈無(wú)色透明，無(wú)毒害且絕緣。

由于其具有獨(dú)特的延展性、光學(xué)特性、絕緣性、耐腐蝕性、生物相容性、制作簡(jiǎn)便且低成本等特點(diǎn)，使其稱為柔性電子領(lǐng)域的熱門(mén)材料之一。

然而PDMS表面具有天然疏水性，若表面不經(jīng)過(guò)改性處理，無(wú)法與同質(zhì)異質(zhì)形成不可逆鍵合，這樣極大地限制了其應(yīng)用空間。

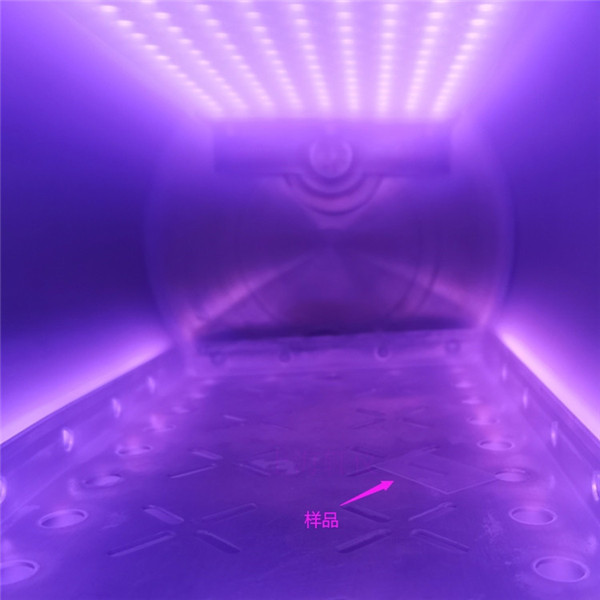

本文針對(duì)PDMS與同質(zhì)異質(zhì)的不可逆鍵合，使用等離子法對(duì)PDMS的鍵合工藝條件說(shuō)明和鍵合效果展示。

等離子處理是指高分子聚合物材料的表面與處在等離子的狀態(tài)下的非聚合性氣體發(fā)生物化反應(yīng)過(guò)程。

低溫等離子體處理過(guò)程中所用的工作氣體可分為聚合性氣體或非聚合性氣體，其中非聚合性氣體又可分為非反應(yīng)性氣體和反應(yīng)性氣體。

其各自特點(diǎn)如下：

非反應(yīng)性氣體與聚合物材料接觸，在聚合物材料表面產(chǎn)生鏈自由基間結(jié)合，發(fā)生高分子鏈間的交聯(lián)，形成致密的交聯(lián)層，如氬氣和氦氣等惰性氣體；

反應(yīng)性氣體本身雖不發(fā)生聚合反應(yīng)，但參與聚合物材料表面化學(xué)反應(yīng)，可以改變材料表面的化學(xué)組成，如氧氣和氮?dú)猓痪酆闲詺怏w本身可發(fā)生聚合反應(yīng)，在基材表面形成一層聚合物薄膜，如甲烷和丙烯氰。

實(shí)驗(yàn)表面，PDMS表面氧化程度是隨著處理時(shí)間的增加而變高，疏水性恢復(fù)程度與PDMS的氧化程度保持一致。

等離子體改性高分子聚合物材料表面過(guò)程中，包含清洗材料表面、表面蝕刻、材料表面分子交聯(lián)、修飾材料表面化學(xué)結(jié)構(gòu)，以及產(chǎn)生自由基并引入化學(xué)官能團(tuán)。

等離子體法改性材料表面用時(shí)短且操作簡(jiǎn)易，同時(shí)高分子聚合物的性能不會(huì)被改變，因此，目前等離子表面處理是高分子聚合物的表面改性的主要手段之一。

關(guān)于高分子聚合物材料表面的改性，主要受到以下三個(gè)參數(shù)影響：

1，  射頻功率；

2，  改性時(shí)間，也叫等離子表面處理時(shí)間；

3，  氣體流量，即進(jìn)氣量多少。

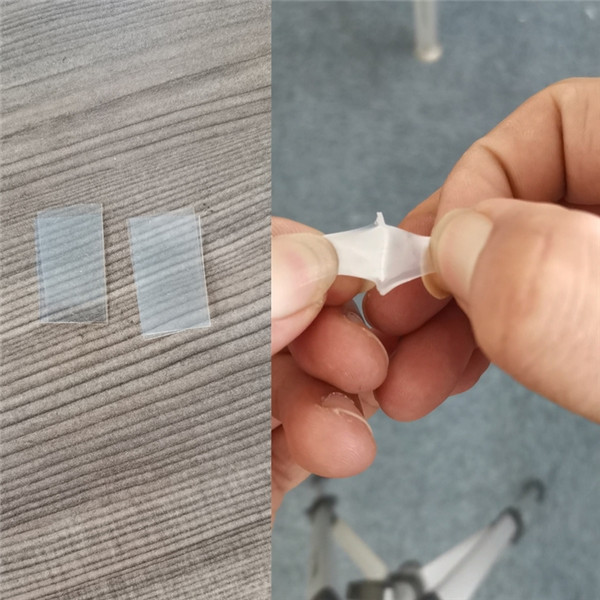

關(guān)于PDMS鍵合的效果，不僅和表面改性方法，也和表面改性后多久進(jìn)行鍵合、鍵合時(shí)間長(zhǎng)短和鍵合時(shí)的壓力都有一定的關(guān)系。

對(duì)于不同產(chǎn)品來(lái)說(shuō)，其產(chǎn)品本身材質(zhì)、表面硬度、活性條件都有很大的不同，因此在產(chǎn)品表面進(jìn)行等離子清洗機(jī)時(shí)，需要找到合適的處理工藝參數(shù)進(jìn)行處理。

等離子表面處理在PDMS不可逆鍵合前，特別是PDMS同質(zhì)異質(zhì)不可逆鍵合時(shí)的工藝參數(shù)，都有可能產(chǎn)生交互式影響。

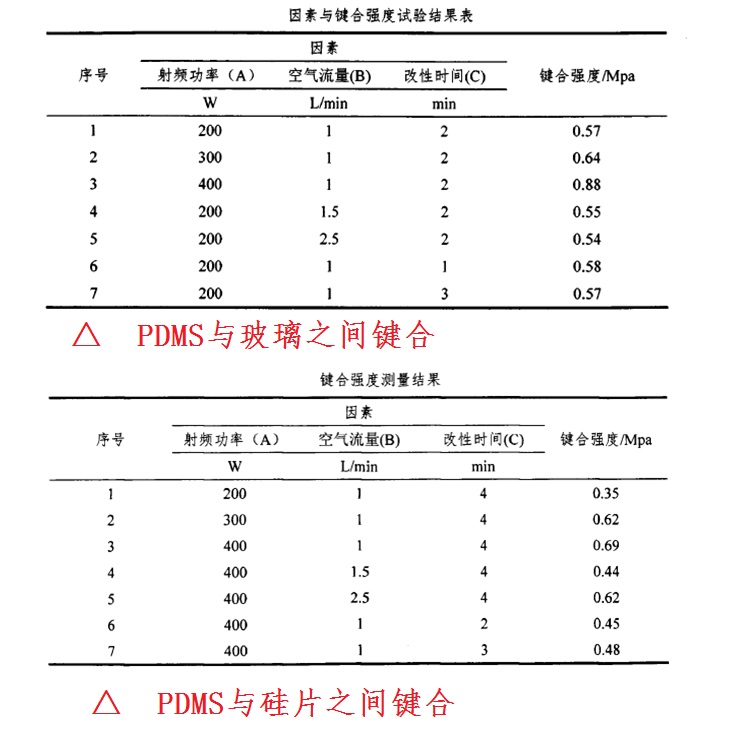

由于篇幅受限，且研究無(wú)底線，因此下面借用一個(gè)老師的論文上的數(shù)據(jù)，供大家參考：

等離子清洗機(jī)在PDMS實(shí)現(xiàn)不可逆鍵合中的應(yīng)用中的參考機(jī)型如下：

本文編輯于 m.kffpump.com

相關(guān)等離子清洗機(jī)在PDMS實(shí)現(xiàn)不可逆鍵合中的應(yīng)用資料：
